[네트워크] 토폴로지(Topology)의 종류

토폴로지에 대한 설명과 네트워크 표준에 대해서



물리적 토폴로지

물리적 토폴로지 - 네트워크의 물리적인 레이아웃

Bus Topology

• 브로드캐스트 도메인
• 케이블링 비용이 낮음
• 확장성 낮고 결함 분리 어려움

버스 네트워크 토폴로지

Ring Topology

• 원형의 네트워크 구성
• 시계방향으로 데이터 전송
• 유연성과 확장성이 나쁘다.

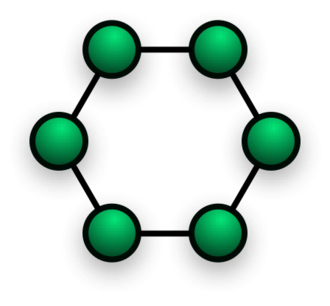

링 토폴로지 네트워크



Star Topology

• 중심에 있는 장피를 통해 각 노드 간 연결
• 하나의 케이블로 2개의 장치만 연결
• 높은 결함 허용성, 확장성 높음
• 가장 보편적이고 기본적인 레이아웃

스타 토폴로지 네트워크



논리적 토폴로지

노드 사이의 데이터 전송 방식에 따른 레이아웃, 물리적 토폴로지와 일치하지 않을 수 있음

가장 일반적인 형태는 Ring, Bus 논리적 토폴로지이다.



하이브리드 물리적 토폴로지

Pure bus, ring, star 토폴로지는 너무 제한적이어서 존재하지 않고

Star-Wired RIng, Star-Wired Bus Topology 가 대표적이며

일반 물리적 토폴로지의 성능보다 더 좋은 성능을 보이게끔 만든 토폴로지이다.



Mesh Topology

Full-Mesh(완전 그물형) Topology

• 하나의 장치/노드에 모든 장치를 연결
• 가용성, 결함 허용성, 신뢰도 모두 높음
• 구성이 복잡하고 비용이 비싸다.

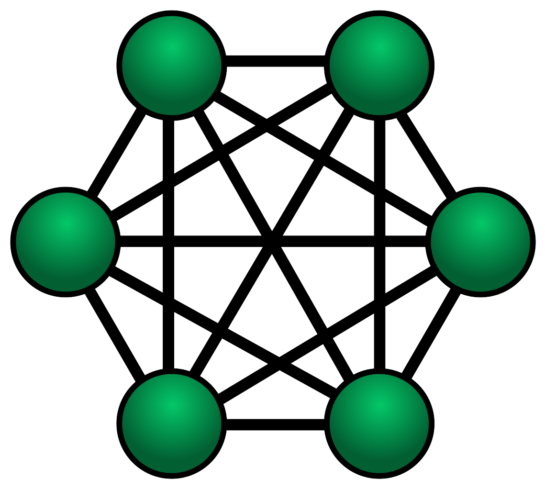

Full-mesh Topology



Partial-Mesh(부분 그물형) Topology

• 최소 하나의 장치는 다른 모든 장치와 다중으로 연결되고, 나머지는 그렇지 않게 연결
• 가장 중요한 노드들을 상호연결해서 Full-Mesh 로 구성할 때보다 비용을 절감

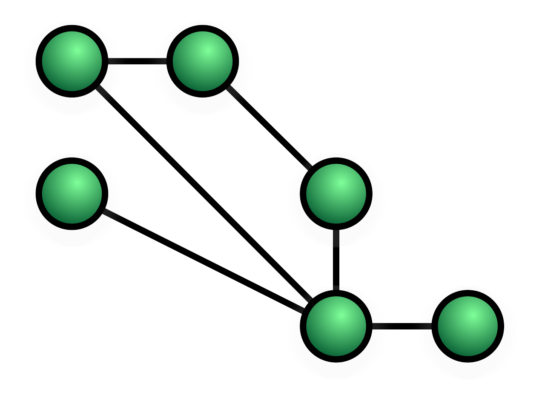

Partial-Mesh Topology



기업(Enterprise) 확장 토폴로지

Backbone Netwroks

• 허브, 스위치, 라우터들이 케이블로 연결
• 대규모 조직이며 작업 처리량이 많음
• Serial Backbone, Distributed Backbone, Collapsed Backbone, Parallel Backbone 등이 있다.



Serial Backbone -> 단일 케이블로 서로 연결되어 있는 2개 또는 그 이상의 인터네트워킹 장치들로 구성

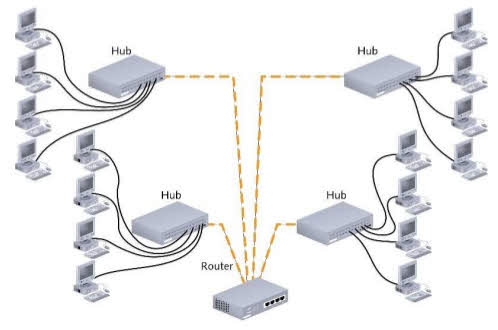

Distributed Backbone -> 중앙 연결 장치에 계층적으로 연결 장치들이 연결

Collapesd Backbone -> 집중형 백본, 라우터 또는 스위치를 여러 개 하위 네트워크를 중앙 연결 지점으로 사용

Parallel Backbone -> Collapesed Backbone 의 변종으로, 중앙 라우터 또는 스위치에서 각 네트워크 세그먼트로 한 개 이상의 연결을 구성



collapsed backbone



Parallel Backbone
