[네트워크] 전송매체 유형 및 커넥터

전송을 하기 위해서는 매체가 필요하다.

이번에는 전송매체에 관해서 다뤄보도록 하겠습니다.

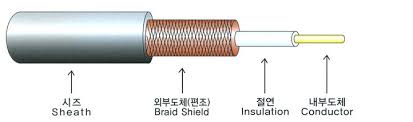

Coaxial Cable (동축 케이블)

동축 케이블

구성 - 절연체로 둘러싸인 중앙의 금속 코어 (일반적으로 구리), 브레이딩으로 불리는 그물모양의 철제 쉴드

노이즈 저항력이 강하며, 증폭기 없이 신호를 더 멀리 전송한다. 그렇지만 비싼 단점이 있다.

RG(Radio Guide) 형식이며, 쉴드와 중앙의 코어에 따라 형식이 다르다.

Designation	Type	Impedance (in ohms)	Description
RG-8	Thickwire	50	Solide core; LAN을 위한 Thicknet
RG-58/U	Thickwire	53.5	Solid copper core; RG-58A/U 와 유사, Thinnet 에 사용되는건 부적합
RG-58A/U	Thickwire	50	Stranded copper core; 표준 Thinnet LAN 사용됨.
RG-58C/U	Thickwire	50	Thinnet LAN 에 사용되는 RG-58A/U 의 Military version
RG-59/U	CATV	75	TV 연결 케이블에 사용됨
RG-62A/U	Thickwire	93	ARCNet 과 IBM 3270 terminals 에 사용됨.



Thickwire Ethernet (Thicknet)

• 10BASE-5 Ethernet
• 최초의 Ethernet 전송매체
• 새로운 네트워크에서는 거의 찾아볼 수 없으나, 오래된 네트워크에서는 찾아볼 수 있음.
• 처리율 - 최대 10Mbps의 속도로 데이터 전송
• 비용 - 광섬유보다 저렴하지만, Thinnet 같은 동축케이블보다 더 비쌈
• 잡음 내성 - 네트워크 전선 중에서 잡음에 대한 가장 높은 저항을 가짐
• 크기와 확장성 - 잡음에 대한 높은 저항을 갖고 있기 때문에 데이터를 다른 형식의 케이블보다 더 멀리 운반하게 해줌(최대 500m)
• 커넥터 - 몇 가지의 서로 다른 형식의 커넥터를 포함하고 있다.
• 노드 당 최소 거리 : 2.5m, 세그먼트 당 노드 수 최대 100대

Thickwire Ethernet 의 커넥터

1. 시크넷 네트워크에서 송수신기는 일반적으로 별도의 장치이며, MAU 라고도 한다.
2. 보조 장치 인터페이스 (AUI) - 동축케이블을 송수신기와 네트워크 상의 노드에 연결하기 위한 물리적 규격을 지정하는 이더넷 표준
3. n 커넥터 - Screw-and-barrel 장치는 동축케이블을 세그먼트와 장치에 안전하게 연결



Thin Ethernet(Thinnet)

• 10BASE-2 Ethernet
• Thicknet 보다 취급 및 설치하기가 더 쉽고 유연함
• 처리율 : 최대 10Mbps 의 속도로 데이터를 전송
• 비용 - Thicknet 과 광섬유 케이블보다 저렴, 연선보다 더 비쌈
• 잡음 내성 - 연선과 Thicknet 사이
• 네트워크 세그먼트 당 최대 185m 만큼 확장 가능
• 커넥터 - BNC T-Connector로 전선을 네트워크 장치에 연결
• 노드 당 최소 거리 : 0.5m, 세그먼트 당 노드 수 : 최대 30대





Twisted Pair Cable (연선 케이블)

구성 - 쌍으로 이루어진 색깔로 구분된 절연 구리 전선, 지름 0.4 ~ 0.8, 플라스틱 외장으로 싸여 있음

피트 당 더 많은 쌍의 선이 꼬여있는 경우, 혼선에 대한 저항력이 더 강하고 고품질이다.

Twist ratio - 미터 또는 피트 당 꼬임 횟수, 이것이 높으면 혼선의 영향 감소, 감쇠 현상 증가

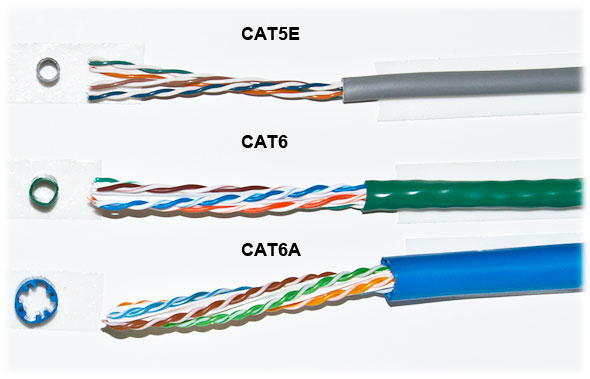

다수의 다른 디자인이 존재하며 유형으로는 Cat 1, 2, 3, 4, 5, 5e,6 및 6e, Cat 7 이 있다.



장점 - 비교적 저렴, 유연성, 설치 용이, 리피터 없이 상당히 먼 거리까지 확장 가능, 더 빠른 네트워킹 전송 속도 지원

연선 케이블은 크게 두 가지 종류로 나눌수 있는데 STP(차폐 연선 케이블)과 UTP(비차폐 연선 케이블) 이다.



STP - 개별적으로 절연, 금속성 물질로 만들어진 쉴드(foil)로 둘러싸여 있다.

UTP - 하나 이상의 절연된 전선 쌍으로 구성,  플라스틱 외장으로 싸여 있다.



UTP EIA/TIA 표준

• CAT 3 : 데이터 전송속도 10 Mbps 까지 지원, 10BASE-T 네트워크에서 사용
• CAT 4 : 데이터 전송속도 16 Mbps 까지 지원, Token Ring 네트워크에서 사용
• CAT 5 : 데이터 전송속도 100 Mbps 까지 지원
• CAT 5e : 데이터 전송속도 1000 Mbps 까지 지원
• CAT 6 : 데이터 전송속도 1000 Mbps 까지 지원, 24-gauge 구리선 4쌍으로 구성
• CAT 6e : 감쇠 및 혼선 감소
• CAT 7 : 신호 전송률 1 GHz 까지 지원



	STP	UTP
Throughput	모두 10, 100 및 1000 Mbps 의 전송속도 지원
Cost	상대적으로 비쌈	상대적으로 저렴
Noise immunity	노이즈 저항력이 강함	상대적으로 노이즈 저항력이 약함
크기 및 확장성	모두 최대 세그먼트 길이 : 100m, 최대 노드 수 : 1024개
Connector	모두 RJ-45 사용, 전화연결은 RJ-11 사용



Twisted Pair Cable 에서의 종단처리

• 종단 처리의 불량은 신호의 손실 및 잡음을 야기한다.
• 미국은 TIA/EIA 568A 표준, 한국은 TIA/EIA 568B 표준을 사용한다.

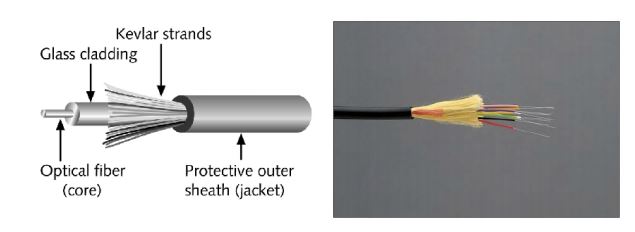

Fiber-Optic Cable (광케이블)

구성 - 중앙 또는 코어 부분이 유리 클래딩(cladding) 이라는 레이어로 둘러싸인 한 개 또는 여러 개의 유리섬유를 포함.

클래딩 - 광섬유를 둘러싸고 있는 유리로 된 레이어, 빛을 코어쪽으로 반사 (반사경 역할)

중앙에 있는 섬유를 통해 레이저(Laser) 또는 LED에서 전송하는 빛의 파동으로 데이터를 전달

	SMF (단일 모드 광섬유)	MMF (멀티모드 광섬유)
특징	직경 10 미크론 미만의 가느다란 코어 사용. 반사율이 적고 빛이 분산되지 않음.	62.5 미크론의 더 큰 직경의 코어 사용, 여러 개의 빛의 파동이 서로 다른 각도로 이동.
사용처	높은 bandwidth 와 장거리에 적합	라우터에 스위치에 연결하면서 사용.



MMF

• 매우 높은 처리율, 노이즈에 대한 높은 내성
• 연선 케이블보다 높은 비용, 특수 장비 필요
• 초당 100 gigabits 까지 가능
• 전송 매체 중 가장 비쌈
• EMI 또는 RFI 에 의한 영향을 받지 않음
• 세그먼트 : 150 ~40000 미터 (광손실 때문)
• 10가지 서로 다른 형식의 커넥터 사용 가능



DTE 및 DCE Connector Cable

DTE - 데이터 단말 장치, 최종 사용자 장치

DCE - 데이터 회선 종단 장치 또는 데이터 통신 장치 (신호를 처리함)



Rollever 케이블 (콘솔용 케이블)







Written by Sheart
